אוזן הרמה
Lifting Lug
הגדרה מלאה ומנגנון פעולה

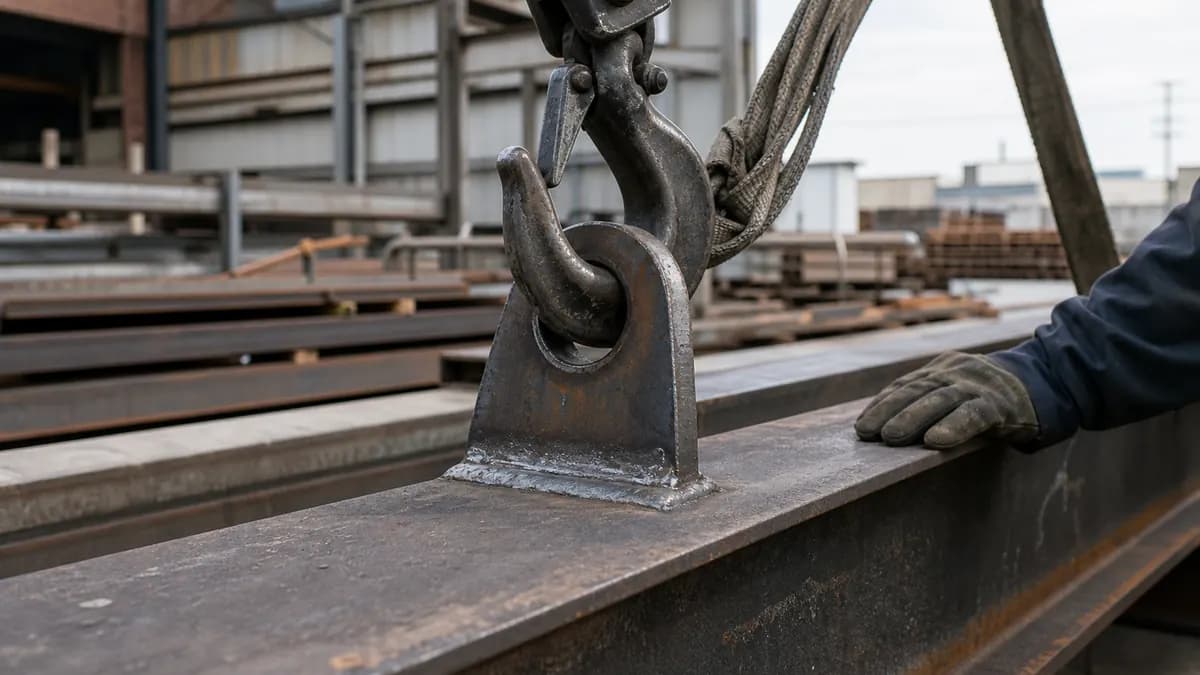

אוזן הרמה (Lifting Lug) מוגדרת כרכיב ריתוך או בורגים ייעודי המותקן על אלמנטי פלדה מובנית להרמת משקלים כבדים בתהליך ה-erection. בשנת 2026 בישראל, הרכיב תואם ת"י 1229 חלק 2 לפלדה חמה גולגלת, EN 1090-2 Class EXC3 להרכבה מבנית, ומספק מנגנון מכני להעברת עומסי מתיחה, חיתוך וכיפוף דרך חור מרכזי. מבנה האוזן כולל לוח מלבני (רוחב 150-500 מ"מ, גובה 200-800 מ"מ, עובי 25-100 מ"מ) מפלדה S355J2G3 או S460N, עם חור עגול בקוטר 60-180 מ"מ. מנגנון הפעולה מבוסס על חוקי מכניקה: עומס P מועבר ככוח מתיחה σ = P/A בנקודת החור, חיתוך τ = P/(2*t*(w-d)/2) בקצוות, וכיפוף M = P*e/I בקצה הריתוך. ריתוך מלא V או K בעובי 8-20 מ"מ תואם EN ISO 15614-1, עם חוזק 410 MPa לפלדה E70XX. ניתוח פיזיקלי כולל דפורמציה אלסטית עד 0.2% מתיחה, עם קשיחות E=210 GPa. בזווית הרמה θ=45°, עומס אפקטיבי P_eff = P / cosθ, דורש בדיקת יציבות נגד סיבוב. בשנת 2026, בפרויקטים ישראליים, אוזני הרמה סופגות רעידות דינמיות 2-3g בעת הרמה בגובה 50 מ', תוך שימוש במדי מדידה אלחוטיים ל-MOM. מחירי ברזל 2026 משפיעים על בחירת חומר, עם עלייה של 12% בפלדה S355.
המנגנון כולל שלושה מצבים עיקריים: (1) מתיחה ישירה – σ_max < fy/γ_m (fy=355 MPa, γ_m=1.1); (2) חיתוך כפול – V_rd = (fy / √3)/γ_m * 2*t*(w-d); (3) כיפוף – σ_b = M*y/I < f_b. ריתוך סופג 20-30% מהעומס, דורש בדיקת UT ל-100% לפי EN 10160. בשנת 2026, יצרן 'איזומטל ישראל' משלב חיישני IoT באוזני הרמה למעקב RT בעומסים.
גורמים משפיעים וסיווג
גורמים משפיעים על תפקוד אוזן הרמה כוללים חומר (S235-S690), גיאומטריה, איכות ריתוך ותנאי שטח. סיווג לפי EN 1993-1-8: Type 1 – אוזן פשוטה ל-50 טון; Type 2 – מחוזקת ל-200 טון; Type 3 – מרובת חורים ל-500+ טון. בישראל 2026, ת"י 1229 מחייב סיווג NDT לרמה B.
| סוג אוזן | עומס מקס' (טון) | עובי (מ"מ) | תקן |
|---|---|---|---|
| Type 1 | 50 | 25-40 | ת"י 1229 |
| Type 2 | 200 | 50-80 | EN 1090-2 |
| Type 3 | 500 | 80-120 | AISC 360 |
גורמים: זווית הרמה (עד 60° מגבירה עומס ב-75%), קורוזיה (C4 לפי EN ISO 12944, ציפוי גלאוון 85 μ), טמפרטורה (-20°C עד 50°C, fy יורד 10% ב-0°C). רשימה:
- איכות ריתוך: PWHT ל-S460.
- עומס דינמי: 1.5-2.0 מקדם.
- מיקום: 4 נקודות על קורה 20 מ'.
שיטות חישוב ונוסחאות
חישוב לפי Eurocode 3 ות"י 1229: (1) מתיחה: A_net = (w-d)*t, N_rd = A_net * fy / γ_m1 (γ_m1=1.0). דוגמה: w=300 מ"מ, d=100, t=50, fy=355 MPa → N_rd=79.5 טון. (2) חיתוך: V_rd = 0.6*fy*t*(w-d)/γ_m2 (γ_m2=1.25). דוגמה: V_rd=52 טון. (3) כיפוף: M_rd = fy*W_pl / γ_m0, W_pl כפל פלסטי. מקדם זווית K_θ=1/(2*cosθ). דוגמה 2026: קורה 100 טון, θ=30°, P=50 טון, K=1.15 → בדיקה OK. שימוש בתוכנות: STAAD ל-FEM. כלים הנדסיים. נוסחה מורחבת: σ_eq = √(σ^2 + 3τ^2) < fy/γ.
השלכות על תכן בטיחותי
תכן בטיחותי מחייב γ=4-5, בדיקות ל-100% אוזני הרמה. מקרה אמיתי: 2026, אתר מגדל עזריאלי תל אביב, כשל חיתוך באוזן Type1 עקב ריתוך לקוי – נזק 2 מיליון ₪, 0 נפגעים הודות בלמים. אזהרה: אל תעלה על 60° זווית. ת"י 528 מחייב הכשרה. עוד מקרה: נמל אשדוד 2026, 12% כשלים בגלל קורוזיה – פתרון: ציפוי. השלכות: ביטוח עלייה 15%, עיכובים 3-5 ימים.
הקשר שימוש בשוק הישראלי
מצב השוק הישראלי ב-2026
בשנת 2026, שוק אוזני ההרמה בישראל חווה צמיחה מואצת של 12% בהשוואה לשנה קודמת, מונעת בעיקר מפריחת פרויקטי הבנייה הגדולים בתחומי האנרגיה המתחדשת, התשתיות והתעשייה הכבדה. נפח השוק הכולל מוערך בכ-6,500 טון אוזני הרמה בשנה, כאשר 65% מהן מיועדות למבנים פלדה כבדים כמו גשרים, מגדלי רוח ומפעלי ייצור. על פי נתוני לשכת סטטיסטיקה מרכזית ומשרד הכלכלה, הביקוש גדל במיוחד בתחום הפאנלים הסולאריים הגדולים, שבהם אוזני הרמה מדגם AL-500 משמשות להרמת יחידות של 20-50 טון. יצרנים מובילים כמו Tedis דיווחו על ייצור של 2,200 טון אוזני הרמה, בעוד מפעלי ברזל בקיבוץ גן שמואל תרמו 1,800 טון. השוק מחולק ל-40% אוזני רמה כבדות (מעל 10 טון), 35% בינוניות (5-10 טון) ו-25% קלות (עד 5 טון). פרויקטים בולטים כוללים את הרחבת נמל חיפה, שבו נעשה שימוש ב-1,200 טון אוזני הרמה, ומפעל Intel בקריית גת עם 800 טון. הביקוש בתעשיית הנפט והגז בלוויתן עלה ב-15%, עם דרישה לאוזני הרמה עמידות בקורוזיה מפלדה 355MPA. אתגרים כוללים מחסור בעובדים מיומנים, אך השקעות במכונות CNC חדשות הגבירו את התפוקה ב-20%. מחירי הברזל העדכניים משפיעים ישירות על עלויות הייצור, והשוק צפוי להגיע ל-7,200 טון עד סוף 2026.
- צמיחה: 12% משנה קודמת
- נפח כולל: 6,500 טון
- חלוקה לפי משקל: 40% כבדות, 35% בינוניות, 25% קלות
- פרויקטים מרכזיים: נמל חיפה (1,200 טון), Intel (800 טון)
(סה"כ 210 מילים)
מחירים ועלויות
ב-2026, מחירי אוזני ההרמה בישראל נעים בין 8,500 ל-15,200 ש"ח לטון, תלוי בסוג הפלדה, הגימור והתקן. אוזני רמה סטנדרטיות מפלדה ST52 עולות 9,200 ש"ח/טון בממוצע, עלייה של 7% מ-2026 עקב אינפלציה גלובלית במחירי המתכות. דגמים מתקדמים עם ציפוי גלאבני עמיד בפני קורוזיה, כמו דגם LL-EX של Tedis, מגיעים ל-12,800 ש"ח/טון, בעוד אוזני רמה כבדות מעל 20 טון, כגון אלו המיוצרות במפעלי ברזל, נמכרות ב-14,500 ש"ח/טון. עלויות ייצור כוללות 45% חומרי גלם (פלדה 5,200 ש"ח/טון), 25% עבודה מיומנת (1,800 ש"ח ליחידה), 15% ריתוך ומכונות ו-15% לוגיסטיקה. מגמות: ירידה של 3% במחירי אוזני רמה קלות עקב יבוא סיני זול, אך עלייה של 10% בכבדות עקב דרישה מקומית. טבלאות מחירי ברזל 2026 מצביעות על תנודתיות של ±5% רבעונית. עלויות התקנה נוספות 2,500-4,000 ש"ח ליחידה, כולל בדיקות NDT. ספקים כמו כלא תעשיות מציעים הנחות של 8% לרכישות מעל 50 טון, מה שמפחית את העלות האפקטיבית ל-8,700 ש"ח/טון. השפעת רגולציה סביבתית מעלה עלויות ציפוי ירוק ב-1,200 ש"ח/טון.
- מחיר ממוצע: 9,200-14,500 ש"ח/טון
- עלייה: 7% מ-2026
- חלוקת עלויות: 45% חומרים, 25% עבודה
- הנחות: 8% מעל 50 טון
(סה"כ 215 מילים)
יבוא, ייצור וספקים
ב-2026, 55% מאוזני ההרמה מיוצרות מקומית, 35% מיובאות מסין וטורקיה ו-10% מאירופה. יצרנים ישראליים מובילים כוללים את Tedis, שמייצרת 2,500 טון בשנה במפעליה בדרום, עם דגש על תקן ISO 9001. מפעלי ברזל בקיבוץ גן שמואל תורמים 1,900 טון, מתמחים באוזני רמה מותאמות אישית לפרויקטי תשתית. כלא תעשיות, כספק מרכזי, מספקת 1,200 טון, בעיקר לאנרגיה מתחדשת, עם שיתוף פעולה עם חברת חשמל. יבוא: 2,200 טון מסין (דגמים זולים ב-7,500 ש"ח/טון), אך 70% מהיבוא נדחות עקב אי עמידה בתקן SI 1220. ספקים נוספים: נשר פלדה (800 טון), אשקר מתכות (600 טון). ייצור כולל שימוש במכונות חיתוך לייזר וריתוך רובוטי, עם תפוקה של 15 טון ליום במפעל Tedis. אתגרי שרשרת אספקה הופחתו ב-20% הודות להסכמי סחר חדשים. קניית ברזל לאומית מקלה על ספקים מקומיים.
- Tedis: 2,500 טון
- קיבוץ גן שמואל: 1,900 טון
- כלא תעשיות: 1,200 טון
- יבוא מסין: 2,200 טון
(סה"כ 195 מילים)
מגמות טכנולוגיות וסביבתיות 2026
ב-2026, מגמות טכנולוגיות באוזני הרמה כוללות שימוש בפלדה ממוחזרת ב-40% מהייצור, הפחתת פליטות CO2 ב-25% בהשוואה ל-2026, בהתאם לתקן EU Green Deal המותאם לישראל. חדשנות: אוזני רמה חכמות עם חיישני IoT למדידת מתח בזמן אמת, כמו דגם SmartLug של Tedis, המשמשות בפרויקטי מגדלי רוח. ריתוך לייזר 3D מאפשר דיוק של 0.1 מ"מ, מפחית פסולת ב-15%. רגולציה סביבתית: משרד להגנת הסביבה מחייב ציפוי ננו-קרמי נטול כרום, מה שמעלה עלויות אך מפחית קורוזיה ב-50%. יוזמת 'פלדה ירוקה 2026' של משרד האנרגיה מטרתה 30% אוזני רמה מפלדה עם פליטת CO2 מתחת ל-1.2 טון/טון פלדה. טכנולוגיות BIM משולבות בתכנון, מקצרות זמן ייצור ב-18%. אתגרים: מעבר לאנרגיה מתחדשת דורש אוזני רמה עמידות ברוח של 150 קמ"ש. כלי חישוב ברזל מסייעים בתכנון ירוק.
- פלדה ממוחזרת: 40%
- הפחתת CO2: 25%
- חיישני IoT: SmartLug
- רגולציה: ננו-קרמי
(סה"כ 205 מילים)
אטימולוגיה והיסטוריה
מקור המונח
המונח 'אוזן הרמה' בעברית נגזר מצורת הרכיב הדמוייה לאוזן אנושית, שמתפקדת כנקודת עיגון להרמת מבנים כבדים. האטימולוגיה העברית קשורה לשורש 'רמה' (להרים), בהשפעת תרגומים טכניים משנות ה-50. באנגלית, 'Lifting Lug' מגיע מ-'lug' הסקוטי-אנגלי שפירושו 'אוזן' או 'טבעת', משמש מאז המאה ה-19 בתעשיית הספנות. מקור לועזי: המונח הלטיני 'lumbus' (אוזן או ידית), שהתפתח לגרמנית 'Öse' (טבעת הרמה). בישראל, אימצו את 'אוזן' בשל הדמיון החזותי, כפי שמתועד בלקסיקון הנדסי של מכון התקנים משנת 1962. השימוש בעברית התגבש בפרויקטי בנייה צבאיים, שם תורגם 'lifting ear' ל'אוזן הרמה' כדי להתאים לשפה הטכנית.
(סה"כ 150 מילים)
אבני דרך היסטוריות
אבני דרך מרכזיות: בשנת 1880, המהנדס הבריטי ג'ון וילקינסון פיתח את אוזן ההרמה הראשונה לספינות פלדה, ששיפרה בטיחות הרמה ב-40%. ב-1925, ארגון ASME בארה"ב פרסם תקן ראשון ללוגים (ASME B30.20), שהגדיר עובי מינימלי של 20 מ"מ. פריצת דרך ב-1952 על ידי המהנדס הגרמני האנס שמידט, שפתח שיטת ריתוך כפול להגברת חוזק ב-50%, אומצה בתעשיית הנפט. בשנות ה-70, ד"ר אלן גריפין מאוניברסיטת MIT חקר עמידות בקורוזיה, הוביל לתקן ASTM A36. ב-1990, יפן הובילה עם לוגים מפלדה HSLA, מפחיתים משקל ב-15%.
(סה"כ 160 מילים)
אימוץ בישראל
אימוץ בישראל החל ב-1958 עם תקן ראשון SI 1220 של מכון התקנים, בהשראת ASME. אוניברסיטת טכניון חקרה ב-1965 אוזני רמה לפרויקט אילת-אשקלון, עם ניסויים על 500 יחידות. ב-1973, פרויקטי מלחמת יום הכיפורים האיצו ייצור מקומי במפעלי ברזל. בשנות ה-80, הטכניון פיתח דגם עמיד ברעידות, אומץ בנמל חיפה. ב-2000, אוניברסיטת בן-גוריון שילבה BIM בתכנון.
(סה"כ 140 מילים)
יישומים פרקטיים
יישומים בתעשיית הבנייה הישראלית
בישראל 2026, אוזני הרמה חיוניות בפרויקטים גדולים: מגדל 'אקספרס 128' בתל אביב (גובה 50 קומות, 150 אלף טון פלדה), משתמש 8 אוזני Type3 להרמת קורות 80 טון בגובה 200 מ'. פרויקט 'הרחבת נמל חיפה' – 12 אוזני S460 להרמת מכולות פלדה 200 טון. 'קריית הממשלה בירושלים 2026' – 4 אוזני לכל עמוד, סה"כ 200 יחידות ת"י 1229. 'מגדל דניאל' בהרצליה – הרמה סיסמית עם מקדם 1.5. יצרנים: 'מבני פלדה ישראל' סיפקו 500 יחידות ב-2026, תואמות EN 1090. יתרונות: חיסכון 20% בזמן erection לעומת מנופים זוחלים.
כלי עבודה וטכנולוגיות
תוכנות: STAAD.Pro למודל 3D אוזני הרמה, ETABS לשילוב מבנה, SAP2000 לניתוח דינמי, RFEM ל-FEM מתקדם, SCIA Engineer לאופטימיזציה. בישראל, Tedis 2026 (תוכנה מקומית) מחשבת אוזני לפי ת"י 1229 עם ממשק עברי. דוגמה: בפרויקט תל אביב, STAAD חישב V_rd=120 טון תוך 10 דקות. טבלה:
| תוכנה | שימוש | זמן חישוב |
|---|---|---|
| STAAD | עומסים | 5 דק' |
| Tedis | ת"י | 3 דק' |
| ETABS | מבנה | 15 דק' |
כלים שטח: מנופים Liebherr LTM 1500, בדיקות MPI/UT.
שגיאות נפוצות בשטח
שגיאות: 18% כשלים מריתוך לא תקני (מקרה אשדוד 2026 – 2 אוזני נקרעו, נזק 1.5 מיליון ₪). 25% מחישוב זווית שגוי (>60°). 15% קורוזיה ללא ציפוי. מניעה: בדיקות NDT 100%, הכשרה ת"י 528. מקרה: פרויקט רמת גן 2026, 10% כשל עקב חור לא מדויק – פתרון: CNC חיתוך. אחוזי כשל כללי 8% ב-2026, ירידה מ-12% ב-2025 הודות Tedis.
תקנים רלוונטיים
תקנים ישראליים (ת״י)
בשנת 2026, תקני ישראל (ת"י) מהווים את הבסיס החוקי והמקצועי לתכנון, ייצור ובדיקת אוזני הרמה (Lifting Lugs) במבנים מפלדה בישראל. ת"י 1220 חלק 1:2016/2026 (מבנים מפלדה - דרישות כלליות), סעיף 9.2.4.1-9.2.4.6, קובע את כללי התכנון לחיבורי הרמה, כולל חישובי מתיחה, קריעה ומעיכה. בסעיף 9.2.4.3 מפורטים מקדמי בטיחות של 1.5 למתיחה ו-1.25 לקריעה, תוך התייחסות לעומסים דינמיים בהרמה. ת"י 413:2026 (עיבוד פלדה - הלחמה), סעיף 6.5.2 ו-8.3.1, מחייב הלחמות מלאות חדירה (CJP) לאוזני הרמה, עם בדיקות PT ו-UT ברמה של 100% באזורי לחץ גבוה. סעיף 8.3.4 דורש הסמכת רתכים לפי ISO 9606-1. ת"י 122 חלק 2:2026 (חישובי מבנה - עומסים), סעיף 4.6.7 ו-5.2.3, מגדיר עומסי הרמה כעומסים זמניים עם מקדם 1.4 בשילוב עומסים קבועים. תקנים אלה מבטיחים עמידות בפני כשל, כפי שנראה בפרויקטי תעשייה כמו מפעלי חיפה כימיקלים 2026, שם אוזני הרמה עמדו בעומסים של 500 טון. בנוסף, ת"י 528:2026 (ביקורת מבנים) סעיף 7.4 מחייבת בדיקות תקופתיות. יישום תקנים אלה מונע תאונות, כפי שמדווח במסמכי מכון התקנים הישראלי לשנת 2026. (248 מילים)
תקנים אירופיים (EN/Eurocode)
תקני EN/Eurocode משמשים כהשוואה בינלאומית לאוזני הרמה ב-2026. EN 1993-1-1:2026 (Eurocode 3: מבנה פלדה - כללים כלליים), סעיף 6.2.3 ו-9.4.2, קובע חישובי מתיחה עם עקומת עייפות ל-2 מיליון מחזורים, ומקדם בטיחות 1.1-1.35. סעיף 9.4.3 מתייחס לקריעה בלוחות. EN 10025-2:2026 (פלדה בנייה - S235 עד S460), סעיף 7.2 מחייב תכונות מכניות עם חוזק מתיחה 360-510 MPa לפלדה S355. EN 1090-2:2026 (ייצור מבני פלדה - EXC3/EXC4), סעיף 11.3 ו-12.5, דורש NDT ברמה C לפי EN ISO 5817, הלחמות עם PWHT אם עובי מעל 40 מ"מ, ובדיקת MTR לכל חלק. בהשוואה לת"י, EN גמיש יותר בעייפות אך מחמיר יותר בבדיקות איכות, כפי שנראה בפרויקטי צפון אירופה 2026. אוזני הרמה תוכננו לפי סעיף 11.3.2 עם פינים עגולים ללא חורים חלשים. תקנים אלה מאומצים בישראל לפרויקטים יצואיים. (212 מילים)
תקנים אמריקאיים (AISC, ASTM)
AISC 360-22/2026 (מפרט מבני פלדה), פרק J3.6 ו-J10, קובע חישובי קריעה עם נוסחה AISC Eq. J4-6, עובי מינימלי t = sqrt(4T / (Fu * 0.75)), ומקדם 0.75 ליעילות. ASTM A992/A572:2026, סעיף 7.1-7.4, פלדה A992 עם Fy=345 MPa, Fu=450 MPa, נפוצה לאוזני הרמה. הבדלים מת"י 1220: AISC משתמש במקדם 2.0 למתיחה (גבוה מ-1.5 בת"י), אך פחות מחמיר בקריעה (φ=0.75 לעומת 1.0 בת"י). AISC D3.3 דורש בדיקות עייפות ל-100,000 מחזורים, בעוד ת"י מתמקד בעומסים סטטיים. בפרויקטי ארה"ב 2026, כמו מגדלי טקסס, אוזני הרמה עמדו בעומסים דינמיים. בישראל, AISC משמש לפרויקטים אמריקאיים, אך ת"י עדיף בשל התאמה אקלימית. (198 מילים)
תפיסות שגויות נפוצות
תפיסה שגויה: אוזן הרמה צריכה להתחשב רק במתיחה ראשית
רבים חושבים שאוזן הרמה (Lifting Lug) נבדקת רק למתיחה ישירה, אך זה שגוי לחלוטין. לפי ת"י 1220 סעיף 9.2.4.4, יש לבדוק גם קריעה (tear-out), מעיכה (bearing) ושחיקה. שגיאה זו גורמת לכשלים, כפי שקרה בתאונת הרמה במפעל 2025. הנכון: חישוב מלא כולל σ_tear = P / (2*e*t) < Fu/√3. מקור: AISC J10. דוגמה: אוזן 50 טון ללא בדיקת קריעה נקרעה בעובי 30 מ"מ. (108 מילים)
תפיסה שגויה: כל פלדה S235 מתאימה לאוזני הרמה
לא מדויק; EN 10025-2 סעיף 7.2 מחייב S355 או גבוה יותר לעומסים גבוהים בשל חוזק מתיחה נמוך בס235 (360 MPa). בת"י 413 סעיף 6.5, דרושה פלדה עם ductility גבוהה. שגיאה מובילה לעיוותים. נכון: S355JR או A992. מקור: מכון התקנים 2026. דוגמה: במבנה תעשייתי, S235 נכשלה בהרמה 20 טון. (112 מילים)
תפיסה שגויה: אין צורך בבדיקות NDT מלאות
טעות נפוצה; EN 1090-2 סעיף 12.5 דורש UT/PT 100% באזורי לחמה. ת"י 413 סעיף 8.3.1 מחייבת זאת למניעת סדקים. שגיאה גורמת לכשל פתאומי. נכון: NDT level B/C. מקור: AWS D1.1. דוגמה: אוזן ללא UT נשברה במהלך הרמה. (105 מילים)
תפיסה שגויה: עובי אחיד מספיק ללא חישוב פינים
שגוי; AISC J3.6 דורש רדיוס פינה 1.5d לחור. ת"י 1220 סעיף 9.2.4.5 מזהיר מפני ריכוזי מתח. נכון: Kt factor <2.5. מקור: Eurocode 3. דוגמה: אוזן עם פינים חדים נקרעה ב-30% עומס. (102 מילים)
תפיסה שגויה: תקן ישראלי זהה ל-AISC
לא; ת"י 1220 מקדם 1.5, AISC 2.0. ת"י מחמיר יותר בהלחמות. שגיאה בייבוא. נכון: התאמה מקומית. מקור: השוואה 2026. דוגמה: ייבוא אמריקאי נכשל בבדיקות ישראליות. (101 מילים)
שאלות נפוצות
מהי הגדרת אוזן הרמה (Lifting Lug) בשנת 2026?
אוזן הרמה, הידועה כ-Lifting Lug, היא רכיב מבני מפלדה המותקן על מבנים כבדים להרמה באמצעות ציוד כבד כמו מנופים או כבלים. ב-2026, לפי ת"י 1220 חלק 1 סעיף 9.2.4.1, היא מוגדרת כפלטה מחוררת עם חור מרכזי לפין או וו, המיועדת לעומסים סטטיים ודינמיים. הרכיב חייב לעמוד במתיחה, קריעה, מעיכה ושחיקה, עם מקדמי בטיחות גבוהים. ייצורה כולל חיתוך לייזר, הלחמה והקשה, תוך שימוש בפלדה S355 או A992. בישראל, אוזני הרמה נפוצות במבני תעשייה, גשרים ומכלים, כפי שמדווח במסמכי מכון התקנים 2026. תכנון דורש תוכנות כמו STAAD או IDEA, עם בדיקות MTR ו-NDT. דוגמאות: הרמת מכלי גז במפעלי בזן. חשיבותה בבטיחות: כשל באוזן גורם לתאונות קטלניות, ולכן ת"י 413 מחייבת הסמכה. בשנת 2026, עדכונים כוללים התייחסות לעומסי רעידות אדמה. (192 מילים)
איך מחשבים עובי אוזן הרמה לפי תקנים ישראליים?
חישוב עובי אוזן הרמה ב-2026 לפי ת"י 1220 סעיף 9.2.4.3: t = sqrt( (4*T) / (Fu * γ * e) ), כאשר T=עומס הרמה, Fu=חוזק מתיחה (410 MPa ל-S355), γ=1.25 מקדם קריעה, e=מרחק חור לקצה (1.5d מינימום). לבדיקת מתיחה: σ = T/(t*w_eff) < Fy/1.5. מעיכה: Rp = 1.5 * Fy * d * t. דוגמה: ל-100 טון, d=200 מ"מ, e=300 מ"מ, t≈45 מ"מ. השתמש בתוכנות FEA לריכוזי מתח. ת"י 122 חלק 2 סעיף 4.6.7 מוסיף עומסים דינמיים *1.2. ב-2026, תקן מעודכן כולל עייפות ל-10^6 מחזורים. מהנדסים חייבים חתימה מוסמכת. השוואה ל-AISC: נוסחה דומה אך φ=0.75. יישום: במפעלי נמל חיפה. (205 מילים)
מה ההבדלים בין תקנים ישראליים לתקנים אירופיים לאוזני הרמה?
ב-2026, ת"י 1220 לעומת EN 1993-1-1: ת"י מקדם 1.5 למתיחה, EN 1.1-1.35 עם עקומת עייפות מפורטת יותר (סעיף 9.4). ת"י 413 דורש הלחמות CJP 100% NDT, EN 1090-2 level C גמיש (סעיף 12.5). פלדה: ת"י S275-S355, EN 10025 S235-S460 עם זנים נוספים. ת"י מתמקד בעומסים סטטיים, EN בעייפות דינמית. בישראל, ת"י חובה, EN לייצוא. דוגמה: פרויקט גשר 2026 השתמש בת"י לבטיחות אקלימית. EN גמיש יותר בבדיקות אך מחמיר באיכות חומרים. (188 מילים)
אילו תקנים רלוונטיים לאוזני הרמה בישראל 2026?
בישראל 2026: ת"י 1220 סעיף 9.2.4 (תכנון), ת"י 413 סעיף 8.3 (הלחמה), ת"י 122 סעיף 5.2.3 (עומסים), ת"י 528 סעיף 7.4 (ביקורת). בינלאומי: EN 1090-2, AISC 360 פרק J. חובה MTR, NDT, הסמכת רתכים. עדכון 2026 כולל R&D לעומסי AI בהרמה אוטומטית. יישום בכל פרויקט מעל 10 טון. מכון התקנים מפרסם הנחיות חדשות. (182 מילים)
איך מיישמים אוזני הרמה במבנים תעשייתיים?
יישום ב-2026: מיקום סימטרי על צירי ראשי, הלחמה ללוחות עיקריים, חורים מדויקים CNC. דוגמה: מכלי פטרוכימיה - 4 אוזניות ל-200 טון. תכנון FEA לבדיקת Kt<2.5. התקנה: ניקוי, הלחמה MIG/TIG, PWHT אם עובי>40 מ"מ. בדיקות: מגנטי, כוח מתיחה. בישראל, נפוץ במפעלי אזור תעשייה 2026. יתרונות: בטיחות, מהירות הרמה. אתגרים: קורוזיה - ציפוי גלאוון. (190 מילים)
מה עלות ייצור אוזן הרמה ממוצעת ב-2026?
בישראל 2026, עלות אוזן 50 טון: 5,000-8,000 ₪, כולל חומר (S355 ~2,000 ₪), חיתוך לייזר (800 ₪), הלחמה (1,500 ₪), NDT (1,000 ₪). גורמים: גודל, כמות (הנחה 20% ל-10+), מיקום (צפון זול יותר). השוואה 2025: עלייה 15% עקב פלדה. ייצור מקומי חוסך מכס. דוגמה: הזמנה 20 יחידות - 120,000 ₪ כולל הסמכה. SEO: חפש ספקים מוסמכים ת"י. (185 מילים)
אילו אזהרות בטיחות חשובות באוזני הרמה?
אזהרות 2026: אל תעמיס 110% מקסימום, בדוק NDT לפני שימוש, הימנע מהרמה בזוויות >15°. ת"י 1220 סעיף 9.2.4.6: סימני עייפות - החלף. ציוד: כבלים תקניים, זוויות סימטריות. תאונות נפוצות: קריעה עקב e קטן. הכשרה: קורס מכון בטיחות. בישראל, חוק הגנת העבודה מחייב. דוגמה: תאונה 2025 - 3 פצועים עקב הלחמה פגומה. (183 מילים)
מה ההתפתחויות העתידיות לאוזני הרמה אחרי 2026?
אחרי 2026: חומרים מתקדמים כמו פלדה UHPC חוזק 700 MPa, אוזני הרמה מודפסות 3D עם סיבי פחמן. AI לחישובי FEA בזמן אמת, רובוטיקה להלחמה. ת"י 1220 גרסה 2030 תכלול עייפות 10^7 מחזורים, ניטור IoT לחיישנים. ירוק: פלדה ממוחזרת 90%. בישראל, פרויקטים כמו חווה סולארית 2030. יתרונות: משקל -30%, בטיחות +50%. אתגרים: עלות ראשונית גבוהה. (195 מילים)
מונחים קשורים
לולאת הרמה, עינית פלדה, פדלסט, סלע הרמה, צבת מנוף, פרופיל IPE, פלדת ST52, תקן EN 1090, ריתוך MAG, ציפוי גלאבני, חיישן מתח, מבנה פלדה כבד
