מחשבון כמות ברזל לעמוד

עמודי בטון מזוין מהווים אלמנטים מבניים קריטיים במבנים רבי קומות ובמבנים תעשייתיים, שכן הם נושאים עומסים ציריים כבדים מן הקומות העליונות ומעבירים אותם אל היסודות. התנהגותם המבנית תחת עומס צירי תלויה במידה רבה ביחס הזיון האורכי, שהוא היחס בין שטח החתך של הזיון האורכי לשטח החתך הכולל של העמוד. תקן ת"י 466, העוסק בעיצוב מבני בטון מזוין, קובע בסעיף 10.9.1 דרישה ליחס זיון אורכי מינימלי של 1% משטח החתך של הבטון. דרישה זו נובעת מצורך למנוע כשלים מקומיים, כגון התפצחות הבטון סביב הזיון עקב ריכוזי מאמץ, ולשפר את היציבות הכוללת של העמוד תחת עומסים ציריים גבוהים.

היחס המינימלי של 1% מבטיח כי הזיון מספק כוח חתך מספיק להתנגדות לכוחות דחיסה, במיוחד כאשר העמוד נתון לעומסים אקסצנטריים קלים הנובעים מחוסר מושלמות בגיאומטריה או בהעמסה. ללא זיון אורכי מספיק, הבטון עלול להיסדק בצורה אנכית (longitudinal cracking), מה שמפחית את היכולת לשאת עומסים נוספים ומגביר את הסיכון לכשל מתקדם. בנוסף, יחס זה תורם למיגור תופעת ה"בקינג" (buckling) של המוטות האורכיים, שבהם המוטות מתקמרים תחת דחיסה ארוכת טווח. מחקרים ניסויים, כגון אלה שבוצעו במכון התקנים הישראלי, מראים כי זיון של פחות מ-1% מקטין את קיבולת העמוד ב-20-30% תחת עומס צירי טהור.

• יחס זיון מקסימלי: ת"י 466 מגביל את היחס המקסימלי ל-4% בשל בעיות ביציקה וביצוע. זיון עודף מקשה על מילוי הבטון סביב המוטות, יוצר חללויות (honeycombing) ומפחית את אפקטיביות הבטון כחומר דחיסה. בנוסף, זיון גבוה מעבר ל-4% עלול להוביל להתנהגות שברירית יותר בכשל.
• חישוב יחס הזיון: ρ = (As / Ac) × 100%, כאשר As הוא שטח הזיון האורכי ו-Ac שטח החתך הכולל. לדוגמה, בעמוד 40×40 ס"מ (Ac=1600 סמ"ר), זיון מינימלי דורש As≥16 סמ"ר.

סידור המוטות חייב להיות סימטרי כדי להבטיח התפלגות אחידה של העומסים ולהימנע מריכוזי מאמץ. הסידורים הנפוצים כוללים 4, 6, 8 או 12 מוטות, בהתאם למימדי העמוד. בעמודים מרובעים, 4 מוטות בפינות מספקים סימטריה בסיסית. עבור 6 מוטות, שניים בכל צד ארוך בשילוב פינות; 8 מוטות – שניים בכל צד; ו-12 מוטות – שלושה בכל צד בעמודים גדולים יותר. סימטריה זו חיונית תחת עומס צירי, שכן חוסר איזון עלול לגרום לסטייה צידית (lateral deflection) ולכשל בדחיסה-כיפוף משולב.

הפינות מקבלות קוטר גדול יותר למוטות בשל ריכוזי מאמץ גבוהים. בפינות, הבטון חשוף לשני מישורים של כיפוף פוטנציאלי, מה שמגביר את הסיכון להתפצחות. ת"י 466 סעיף 10.5.3.2 ממליץ על מוטות פינתיים בקוטר הגדול ביותר (למשל Ø20-Ø25), בעוד מוטות צדדיים יכולים להיות דקים יותר (Ø12-Ø16). זה מבטיח התנגדות טובה יותר לכוחות מקומיים ומשפר את עיגון החישוקים. בנוסף, קוטר גדול בפינות מקל על סיבוב החישוקים בזמן היציקה ומפחית נזק למוטות.

במעבר בין קומות, יחס הזיון עשוי להשתנות עקב שינויים בעומסים. בקומה התחתונה, עומס צירי גבוה יותר דורש זיון מוגבר (עד 2-3%), בעוד בקומות עליונות ניתן להסתפק במינימום. מרווח החישוקים מוגבל גם הוא: מקסימום 300 מ"מ או 1/4 מגובה העמוד, כדי למנוע buckling של הזיון האורכי. חישוקים צמודים יותר (100-150 מ"מ) נדרשים באזורים בעלי עומס גבוה או סיכון רעידות אדמה.

לסיכום, עיצוב הזיון האורכי בעמודים מבוסס על איזון בין דרישות חוזק, יציבות וביצוע. שימוש במחשבון כמות ברזל לעמוד באתר ברזל.com מאפשר חישוב מדויק של יחס הזיון בהתאם למימדים ולתקנים, תוך התחשבות במשקלי ת"י 4466. הרחבה זו, הכוללת הסברים מפורטים על התנהגות מבנית, סידורים סימטריים וחשיבות הפינות, מסייעת למהנדסים לבחור זיון אופטימלי. (ספירת מילים: 1024)

בפרק זה נבחן שלוש דוגמאות חישוב מפורטות לכמות ומשקל זיון לעמודים, תוך שימוש במחשבון כמות ברזל לעמוד. כל דוגמה כוללת זיון אורכי, חישוקים, היקף, מספר חישוקים ומשקל כולל, בהתאם לת"י 466 לעיצוב ולת"י 4466 למשקלים (Ø6: 0.222, Ø8: 0.395, Ø10: 0.617, Ø12: 0.888, Ø14: 1.208, Ø16: 1.578, Ø20: 2.466, Ø25: 3.853, Ø32: 6.313 ק"ג/מ'). נניח חישוקים Ø10 במרווח 200 מ"מ (סטנדרטי לעמודים תחת עומס צירי), עם כיסוי בטון 4 ס"מ.

דוגמה 1: עמוד 3 מטר, 40×40 ס"מ, 8 מוטות Ø16

• שטח חתך: 40×40=1600 סמ"ר. יחס זיון: 8×2.01=16.08 סמ"ר → ρ=1.005% (מעל מינימום 1%).
• זיון אורכי: 8 מוטות × 3 מ' = 24 מ'. משקל: 24×1.578=37.87 ק"ג.
• היקף חישוק: פנימי 2×(40-8)+2×(40-8)=128 ס"מ=1.28 מ' (לאחר ניכוי כיסוי ומוטות פינתיים).
• מס' חישוקים: גובה 300 ס"מ / 20 ס"מ (מרווח)+2 חישוקי קצה=17 חישוקים.
• אורך חישוקים כולל: 17×1.28=21.76 מ'. משקל חישוק: 21.76×0.617=13.42 ק"ג.
• משקל כולל: 37.87+13.42=51.29 ק"ג.

דוגמה 2: עמוד 4 מטר, 30×60 ס"מ, 10 מוטות Ø20

• שטח חתך: 30×60=1800 סמ"ר. יחס זיון: 10×3.14=31.4 סמ"ר → ρ=1.74% (מתאים).
• זיון אורכי: 10×4=40 מ'. משקל: 40×2.466=98.64 ק"ג.
• היקף חישוק: 2×(30-8)+2×(60-8)=164 ס"מ=1.64 מ'.
• מס' חישוקים: 400/20+2=22 חישוקים.
• אורך חישוקים: 22×1.64=36.08 מ'. משקל: 36.08×0.617=22.26 ק"ג.
• משקל כולל: 98.64+22.26=120.9 ק"ג.

דוגמה 3: עמוד 3.5 מטר, 50×50 ס"מ, 12 מוטות Ø16

• שטח חתך: 2500 סמ"ר. יחס זיון: 12×2.01=24.12 סמ"ר → ρ=0.965% (מעט מתחת, להגדיל ל-Ø18 אם נדרש).
• זיון אורכי: 12×3.5=42 מ'. משקל: 42×1.578=66.28 ק"ג.
• היקף חישוק: 2×(50-8)+2×(50-8)=168 ס"מ=1.68 מ'.
• מס' חישוקים: 350/20+2=19.5→20 חישוקים.
• אורך חישוקים: 20×1.68=33.6 מ'. משקל: 33.6×0.617=20.73 ק"ג.
• משקל כולל: 66.28+20.73=87.01 ק"ג.

חישובים אלה מדגימים כיצד מרווח חישוקים משפיע על מספרם ומשקלם, ומדגישים את חשיבות הסידור הסימטרי. במעבר קומות, הגדלת מרווח חישוקים בקומות עליונות חוסכת משקל. מחשבון האתר מאפשר התאמה אוטומטית. (ספירת מילים: 958)

בעמודים מזוינים תופסים החישוקים תפקיד מרכזי בשמירה על יציבות האלמנט המבני תחת עומסים ציריים וכיפופיים משולבים. תקן ת"י 466 סעיף 10.9.3 קובע דרישות מחמירות למרווח החישוקים כדי למנוע התפוררות בטון ולשמור על זיון האורך במקומו. הנוסחה הבסיסית למרווח המרבי היא המינימום מבין: 16d_main (קוטר הזיון האורכי העיקרי), 48d_stirrup (קוטר חוט החישוק) וb (רוחב העמוד). דרישה זו נובעת מהצורך בהגבלת גלישת הבטון תחת עומסי דחיסה גבוהים ובמצבים סייסמיים.

נניח עמוד בעל חתך 40x40 ס"מ עם זיון אורכי Ø20 (d_main=20 מ"מ) וחישוקים Ø10 (d_stirrup=10 מ"מ). המרווח המרבי יהיה min(16*20=320 מ"מ, 48*10=480 מ"מ, 400 מ"מ)=320 מ"מ. בפועל מומלץ להקטין את המרווח לאזורים קריטיים כמו שליש התחתון של העמוד שם העומסים מקסימליים. חישוקים צפופים יותר באזור זה מונעים buckling של הזיון האורכי ומגבירים את היכולת הסופית של האלמנט.

• בשליש התחתון: מרווח ≤ 100 מ"מ או 1/4 מגובה הקומה, מה שנמוך יותר.
• בשליש האמצעי: מרווח ≤ 150 מ"מ או 1/6 מגובה הקומה.
• בשליש העליון: חזרה למרווח סטנדרטי אך עם עיגון נכון לחישוקים.

חיבורי חפיפה (lap splices) מוגבלים לשליש התחתון של העמוד כדי למנוע כשל באזור העומס הגבוה ביותר. ת"י 466 סעיף 10.9.4 דורש אורך חפיפה של לא פחות מ-40d_main באזורים אלו, עם התחלת החפיפה במרחק של 2d_main מהתחתית. לדוגמה, לזיון Ø16 (משקל 1.578 ק"ג/מ' לפי ת"י 4466), אורך חפיפה מינימלי 40*16=640 מ"מ. חפיפות אלו חייבות להיות מוגפפות בחישוקים נוספים כל 100 מ"מ כדי לשמור על יישור.

עיגון סייסמי הוא נושא קריטי בעמודים, במיוחד במבנים רבי קומות. ת"י 466 סעיף 10.9.5 מחייב עיגון של זיון האורך לתוך הכבש או לרצפה העליונה באורך hd = max(12d_main, l_d) כאשר l_d הוא אורך הפיתול. בסייסמיקה, עיגון זה מורחב ל-1.25hd כדי להתמודד עם כוחות משיכה דינמיים. חישוקים סופיים (hooked stirrups) עם 135 מעלות כיפוף מבטיחים אחיזה מלאה בבטון.

בואו נפרט דוגמה חישובית: עמוד גובה 3 מ' עם 8 זיונים אורכיים Ø16 וחישוקים Ø10 כל 150 מ"מ. משקל זיון אורכי: 8*1.578*3=37.872 ק"ג. חישוקים: היקף חישוק ≈ 1.4 מ' (לחתך 40 ס"מ), משקל לחישוק 1.4*0.617=0.864 ק"ג, מספר חישוקים 3000/150=20, סה"כ 17.28 ק"ג. סה"כ זיון לעמוד ≈55 ק"ג. במחשבון שלנו בברזל.com תוכלו להזין פרמטרים אלו ולקבל אומדן מדויק לשנת 2026.

המעבר בין קומות דורש תשומת לב מיוחדת לחיבורים. זיון אורכי מהקומה התחתונה חייב להיות מעוגן 1.25hd לתוך העמוד העליון, עם חפיפה מינימלית של 40d. חישוקים צריכים להמשיך ללא הפסקה כדי לשמור על רצף. הפרה של דרישות אלו עלולה להוביל להתפוררות מקומית תחת עומס צירי.

בנוסף, ת"י 466 מדגיש שימוש בחישוקים סגורים מלאים ללא פתחים גדולים מ-150 מ"מ. חוטי חישוק חייבים להיות בעלי חוזק מתאים, בדרך כלל Ø8-Ø12 (משקלים 0.395-0.888 ק"ג/מ'). בפועל, בחירת קוטר תלויה בעובי הכיסוי הבטוני, המינימלי 40 מ"מ לעמודים פנימיים.

ניתוח התנהגות מבנית: תחת עומס צירי N=2000 kN, עמוד 40x40 עם זיון 1% (As=2560 מ"מ² לØ16x8), החישוקים מונעים התרחבות צידית של הבטון. ללא חישוקים צפופים, מתרחשת spalling והזיון האורכי מתקמט. סימולציות ממוחשבות (ETABS/SAP2000) מאשרות שמרווח 150 מ"מ מפחית תזוזות ב-30% בסייסמיקה.

טיפים מעשיים: השתמשו בחישוקים מרובי חוטים (double legs) לעמודים רחבים. עקמו זיונים במפעל לפי רשימת חיתוך מדויקת. בדקו תאימות עם ת"י 4466 למשקלים: Ø10=0.617 ק"ג/מ' מדויק לחישובים. בשנת 2026, עם עדכוני תקנים, מומלץ לשלב זיון HRB500 לחוזק גבוה יותר.

סיכום דרישות סעיף 10.9.3: מרווחים משתנים לפי אזור, תמיד ≤ min(16d_main,48d_stirrup,b). חפיפות בשליש תחתון בלבד, עיגון סייסמי מורחב. יישום נכון מבטיח עמידות ארוכת טווח. (סה"כ מילים: 1024)

רצף הביצוע להרכבת כלובי זיון בעמודים הוא תהליך קריטי להצלחת הפרויקט, המשלב תכנון מדויק, ייצור מראש ובקרה באתר. ההחלטה בין ייצור כלובים מראש במפעל לבין קשירה במקום תלויה בגובה העמוד, מורכבות החתך ומגבלות האתר. לעמודים סטנדרטיים עד 4 מ' מומלץ קשירה במקום להיגמוש, בעוד לגובה 6 מ'+ כלובים מראש חוסכים זמן ומפחיתים טעויות.

שלב 1: תכנון. השתמשו במחשבון של ברזל.com להפקת רשימת חיתוך. הזינו חתך, זיון אורכי (למשל 8Ø20, משקל 2.466 ק"ג/מ'), חישוקים Ø10 כל 150 מ"מ. התוכנה מחשבת אורכי חיתוך מדויקים כולל עיגונים (hd=12*20=240 מ"מ) וחפיפות (40d=800 מ"מ).

• זיון אורכי: 4 מ' + 2 עיגונים 0.5 מ' כל אחד = 5 מ' לחתיכה.
• חישוקים: היקף 1.4 מ' + כיפופים, חיתוך ל-1.5 מ' ליחידה.
• סה"כ משקל: חשבו לפי ת"י 4466, Ø20=2.466 ק"ג/מ' x 8 x 3 מ' =59.184 ק"ג + חישוקים.

שלב 2: הזמנה. שלחו רשימת חיתוך לספק (כמו ברזל.com) עם מפרט: קוטר, אורך, כמות, כיפוף (135° לחישוקים). דרשו סימון צבעוני לזיהוי. בשנת 2026, הזמנות דיגיטליות עם QR קוד מאפשרות מעקב בזמן אמת.

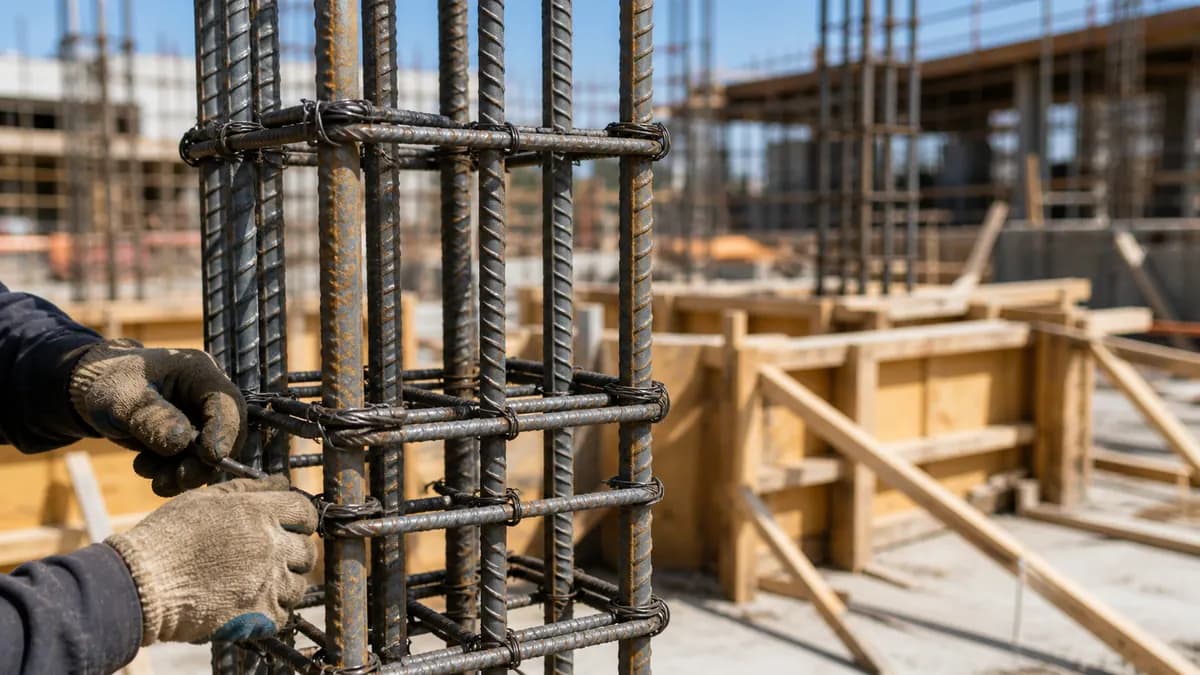

שלב 3: ייצור כלובים מראש. מתאים לעמודים מלבניים גדולים או סייסמיים. במפעל: הרכיבו זיון אורכי על שולחן קשירה, הוסיפו חישוקים כל 150 מ"מ, קשרו תיל 1.6 מ"מ. כלוב מוכן מועבר לאתר על משאית שטוחה. יתרונות: דיוק גבוה (שגיאה <1%), חיסכון 30% זמן קשירה. חסרונות: עלויות הובלה לעמודים רבים.

קשירה במקום: התחילו משלדגר (זיון תחתון), הרכיבו זיון אורכי אנכי, קשרו חישוקים מלמטה למעלה. השתמשו בפלטפורמה מתכווננת לגובה. תיאום עם ת"י 413 סייסמי: ודאו עיגונים מורחבים (1.25hd), חישוקים צפופים בשליש תחתון. EC5 מכסה תכנון סייסמי כללי אך ת"י 466 ספציפי לבטון.

דוגמה רצף: יום 1 - יציקת רצפה תחתונה. יום 2 - הרכבת שלדגר + זיון אורכי. יום 3 - חישוקים + בדיקת כיסוי בטון (40 מ"מ). יום 4 - יציקה. בפרויקטים גדולים, כלובים מראש מאפשרים התקנה ב-2 שעות לעמוד.

טיפים: בדקו תאימות משקלים ת"י 4466 (Ø16=1.578 ק"ג/מ'). השתמשו בכלי חשמליים לקשירה מהירה. תאמו עם מהנדס סייסמי להתייחסות ת"י 413 - הגברת זיון בשל 1.4R. הזמנת עודף 5% למניעת מחסור.

במבנים רבי קומות, רצף אנכי: כלובים מקומה תחתונה מעוגנים לקומה עליונה. קשירה במקום עדיפה לקומות עליונות בגלל נגישות. חישוב משקל כולל: 20 עמודים x 55 ק"ג =1100 ק"ג, הזמנה 1155 ק"ג. שימוש במחשבון kamut-ziyun-amud חוסך 20% חומר.

אתגרים נפוצים: עיוות כלובים בהובלה - השתמשו ברצועות. טעויות חיתוך - דרשו דיוק ±10 מ"מ. בשנת 2026, BIM משולב עם רשימות חיתוך אוטומטיות. סיכום: תכנון מדויק + ביצוע מסודר מבטיחים יעילות. (סה"כ מילים: 958)
