חיתוך לייזר למתכת: פחים ופלטות עד 70 מ"מ, שולחן 2500×6000

מכונות הלייזר: הספק, שולחן ועובי מרבי

הטבלה מציגה את שלוש מכונות הפחים. העובי המרבי מתייחס לפלדת פחמן. בנירוסטה ובאלומיניום העובי המרבי נמוך יותר, כי החומרים האלה מחזירים יותר אנרגיה ומוליכים חום מהר יותר.

איך חיתוך לייזר עובד, ולמה הקצה יוצא נקי

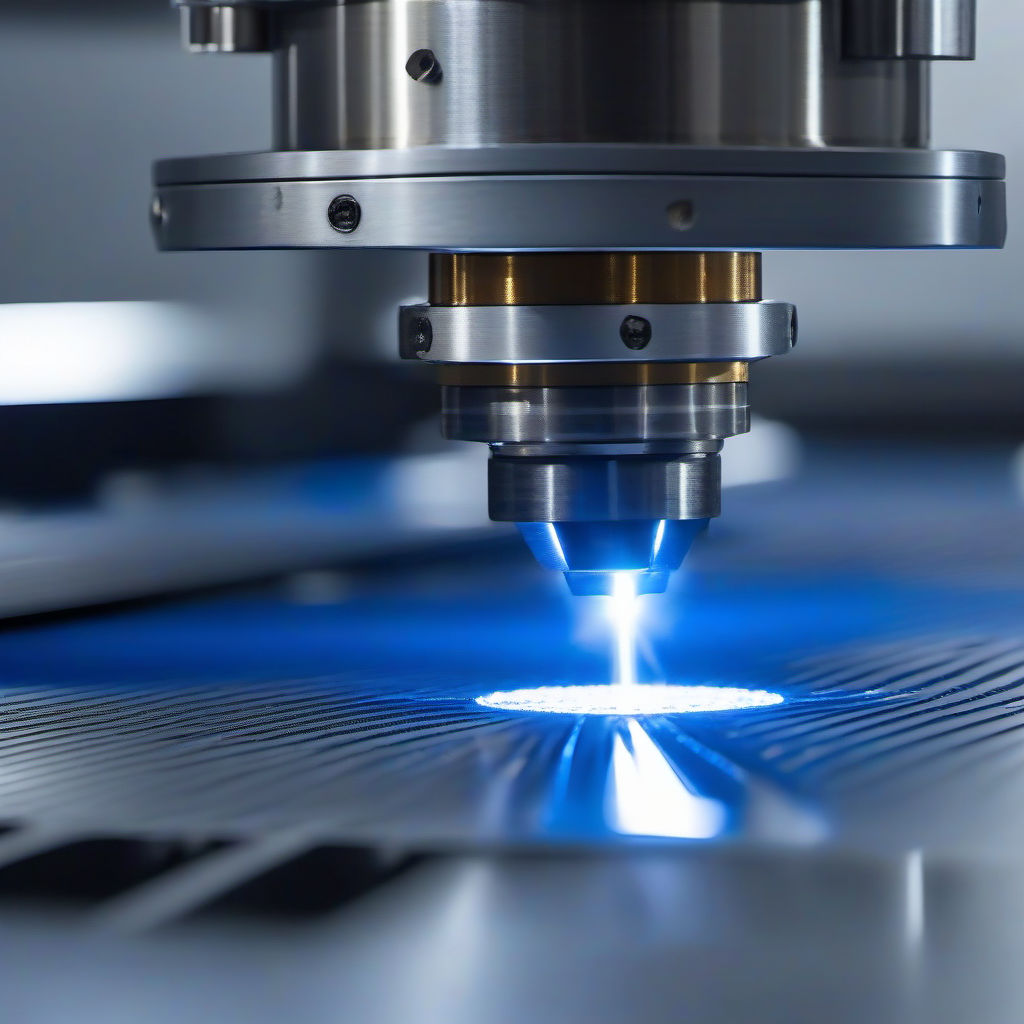

לייזר סיבים מייצר קרן אור ממוקדת שמרוכזת לנקודה בקוטר של עשיריות מילימטר. בנקודה הזו הפלדה נמסה כמעט מיד, וזרם גז שיוצא מהפייה מעיף את החומר המותך מהחריץ. ראש החיתוך נע לפי הקובץ, ושומר על מרחק קבוע מפני הגיליון גם כשהגיליון לא שטוח לגמרי.

מכיוון שהאנרגיה מרוכזת כל כך, רוחב החיתוך צר מאוד ואזור ההשפעה התרמית, החלק בפלדה שהתחמם מספיק כדי לשנות תכונות, קטן. המשמעות המעשית היא שהקצה ישר, שהחלק כמעט לא מתעקם, ושאפשר לחתוך חורים קטנים ופינות חדות. הסבר כללי על הטכנולוגיה יש בערך חיתוך בלייזר בוויקיפדיה.

אילו מתכות חותכים בלייזר

לייזר מול פלזמה: מתי כל אחד מתאים

שני התהליכים חותכים פלדה עבה, ושניהם קיימים אצלנו, כך שההמלצה שלנו לא מושפעת ממה שיש במלאי. ההבדלים עיקריים בדיוק, בקצה ובמחיר.

חיתוך לייזר לפי עובי: מה לצפות מפח דק ועד פלטה עבה

אותה מכונה מתנהגת אחרת לגמרי בעובי של מילימטר אחד ובעובי של חמישים מילימטר. כדאי להכיר את ההבדלים, כי הם משפיעים על הצורה שאפשר לחתוך, על איכות הקצה ועל זמן העבודה.

שיבוץ חלקים בגיליון: איפה נחסך הכסף

כשמזמינים חלקים חתוכים, משלמים גם על החומר שהופך לפחת. שיבוץ, או נסטינג, הוא סידור החלקים על הגיליון כך שכמה שיותר ממנו יהפוך לחלקים וכמה שפחות יישאר כשאריות. תוכנת השיבוץ שלנו מסדרת את החלקים אוטומטית, ואנחנו בודקים את התוצאה לפני החיתוך.

הזמנה של חלק אחד גדול לא משאירה הרבה מקום לשיבוץ, אבל כשיש כמה סוגי חלקים באותו עובי, אפשר לשבץ חלקים קטנים בתוך החללים של החלקים הגדולים. לכן כדאי לרכז הזמנות: חלקים שהייתם מזמינים בשלוש פעמים שונות ייצאו זולים יותר כשהם נחתכים מאותו גיליון.

יש גם החלטות תכנון שמשפיעות על השיבוץ. חלק עם פינות מעוגלות משתבץ לעיתים קרובות טוב יותר מחלק עם בליטות חדות, וחלקים בצורה מלבנית פשוטה אפשר לפעמים לחתוך בקו משותף, כך שחיתוך אחד מפריד בין שני חלקים. כשזה אפשרי, נציע את זה.

לייזר מול שיטות חיתוך אחרות

לייזר הוא לא השיטה היחידה לחתוך מתכת, וטוב לדעת מתי שיטה אחרת עדיפה. אנחנו ממליצים לפי החלק, גם כשההמלצה היא לא לייזר.

סדרות והזמנות חוזרות

הרבה מהלקוחות שלנו מזמינים את אותם חלקים שוב ושוב: יצרנים שצריכים מלאי של חלקי חילוף, קבלנים שבונים את אותו פרט בכמה פרויקטים, ומסגרים שמייצרים דגם קבוע של שער או מעקה. לכל אלה אנחנו שומרים את קבצי הייצור המאושרים.

בהזמנה חוזרת אין צורך לשלוח שוב קבצים, ואין סיכון שגרסה ישנה תיכנס לייצור בטעות. מספיק לציין את שם החלק או את מספר ההזמנה הקודמת ואת הכמות. אם החלק השתנה, שלחו את הגרסה החדשה ונעדכן את הקובץ השמור.

בסדרות גדולות אפשר גם לתכנן אספקה בשלבים, כך שהחלקים מגיעים לפי קצב העבודה ולא תופסים מקום במחסן. זה נפוץ בפרויקטי בנייה ארוכים, שבהם כל קומה צריכה את אותם חלקים בזמן אחר.

הכנת קובץ לחיתוך לייזר

רוב העיכובים בחיתוך לייזר נובעים מקבצים, לא ממכונות. הכללים פשוטים, ומי שמקפיד עליהם מקבל הצעת מחיר מהר יותר וחלקים מדויקים יותר. הנחיות מפורטות להכנת DXF, כולל סבולות ושכבות, נמצאות בעמוד חיתוך לייזר לפי שרטוט: DXF, עובי וסבולות.

כמה עולה חיתוך לייזר: ממה מורכב המחיר

שאלת המחיר היא הראשונה שכולם שואלים, והתשובה הכנה היא שהיא תלויה בחלק. מחיר לדקת מכונה או למטר חיתוך לא אומר הרבה, כי חלק עם הרבה חורים לוקח יותר זמן מחלק גדול ופשוט. הנה מה שאנחנו בודקים כשאנחנו מתמחרים. פירוט מלא, עם דוגמאות והשוואת הצעות, יש בעמוד מחיר חיתוך לייזר: פירוט והוזלות.

מה קורה אחרי החיתוך: כיפוף, גילוון ואספקה

חלק חתוך הוא לרוב רק שלב ראשון. כשהשלבים הבאים נעשים אצלנו, אנחנו מתכננים את החיתוך מראש בהתאם להם.

כיפוף. אם החלק יכופף, הפריסה נחתכת כך שהמידות הסופיות יתקבלו אחרי הכיפוף, וחורים שקרובים לקו הכיפוף מוזזים או מוגדלים. ראו את כיפוף פחים בסדרות ובזוויות מורכבות.

גילוון. לחלקים שיגולוונו אנחנו מוסיפים חורי ניקוז ואוורור, ומתחשבים בעובי הציפוי בחורים לברגים. בחלקים שצריכים רק תיקון מקומי משתמשים בצבע אבץ לתיקון ריתוכים.

אספקה. החלקים נארזים ומסומנים לפי ההזמנה ומסופקים לכל הארץ. בעבודות גדולות אפשר לתאם אספקה בשלבים.

חלקים שאנחנו חותכים בלייזר כל יום

איך להשוות הצעות מחיר לחיתוך לייזר

אם קיבלתם כמה הצעות מחיר וההבדלים ביניהן גדולים, כדאי לבדוק שכולן מתייחסות לאותו דבר. בחיתוך לייזר, שתי הצעות עם אותו מחיר כולל יכולות לכלול דברים שונים לגמרי.

האם החומר כלול? חלק מההצעות מתמחרות רק את זמן המכונה, ומניחות שתביאו חומר. אחרות כוללות את הגיליון. ודאו שאתם משווים חומר מול חומר.

איזה גז ואיזה קצה? חיתוך נירוסטה בחנקן נותן קצה נקי, וחיתוך בחמצן או באוויר זול יותר אבל משאיר קצה כהה. אם הקצה חשוב לכם, ציינו את זה בבקשה.

האם יש ניקוי והסרת גשרים? חלקים קטנים נחתכים לעיתים עם גשרים שמחזיקים אותם בגיליון. מישהו צריך לשבור אותם ולנקות את הסימן. בדקו אם זה כלול.

מה כלול אחרי החיתוך? כיפוף, הברזה, ניקוי סיגים, אריזה והובלה. הצעה שנראית זולה עשויה לא לכלול את אלה, ואז המחיר הסופי גבוה יותר.

מה הסבולת? אם צריך דיוק גבוה במידות מסוימות, ודאו שההצעה מתייחסת לזה ולא לסבולת הרגילה של התהליך.

חיתוך לייזר לפרגולות, שערים, מעקות וחיפויים

חלק גדול מהפניות שאנחנו מקבלים מגיע ממסגרים, מקבלני גמר ומבעלי בתים שבונים פרגולה, שער או מעקה. בפרויקטים כאלה, הלייזר משנה את הדרך שבה עובדים.

בפרגולה מפרופילים, לייזר הצינורות חותך את הפרופילים לאורך ואת הקצוות בצורה שמתאימה לחיבור, ולייזר הפחים חותך את פלטות החיבור והבסיס עם החורים במקום. המסגר מקבל ערכה של חלקים שמתחברים בלי מדידה.

בשער או במעקה עם דוגמה, הדוגמה נחתכת בפח אחד שלם במקום להרכיב אותה מחתיכות. זה חוסך ריתוכים רבים, נראה נקי יותר ומאפשר צורות חופשיות, כולל לוגו, מספר בית או דוגמה גאומטרית.

בחיפוי מחורר, למשל למסתור מזגנים או לחזית, אפשר לחתוך אלפי חורים בדוגמה קבועה או משתנה. כאן מספר החורים קובע את זמן העבודה, ולכן נמליץ על גודל חור ומרווח שנותנים את המראה הרצוי בזמן חיתוך סביר. לפחים מגולוונים לחיפוי חוץ ראו את פרופילים ופחים מגולוונים לשימוש בחוץ.

חיתוך לייזר בצפון, בתל אביב, ברמת גן ובכל הארץ

קבצים נשלחים אלינו בדואר אלקטרוני או בוואטסאפ, והחלקים מסופקים לכל הארץ. רבים מהלקוחות שלנו מחפשים חיתוך לייזר באזור שלהם, ולכן הנה עמודי האזור הקיימים, עם מידע מקומי על אספקה:

• חיתוך לייזר בחיפה והקריות
• חיתוך לייזר בכרמיאל והגליל
• חיתוך לייזר בעפולה והעמקים
• חיתוך לייזר בתל אביב
• חיתוך לייזר ברמת גן
• חיתוך לייזר בפתח תקווה
• חיתוך לייזר בראשון לציון
• חיתוך לייזר בירושלים
• חיתוך לייזר בבאר שבע

דיוק וסבולות בחיתוך לייזר

בחיתוך לייזר על פח דק ובינוני, הדיוק מגיע לעשיריות מילימטר. בפלטות עבות הסבולת גדלה מעט, ובקצה של פלטה עבה מאוד יש שיפוע קטן בין הצד העליון לתחתון. איכות קצה החיתוך התרמי מוגדרת בתקן הבינלאומי ISO 9013, שמסווג את הקצה לפי ישרות, חספוס ושיפוע.

אם בחלק יש מידות קריטיות, למשל מרחק בין חורים שצריך להתאים לברגים של חלק אחר, סמנו אותן. אנחנו בודקים אותן במיוחד בבקרת האיכות, ואם צריך, ממליצים לקדוח או להבריז את החורים אחרי החיתוך.

חשוב לזכור שחלק מדויק בחיתוך יכול לזוז אחר כך בריתוך, בגלל התכווצות החום. בחלקים שמרותכים לחלק גדול, כדאי לתכנן את החיבור כך שיהיה מקום להתאמה קטנה.

האם חיתוך לייזר משנה את תכונות הפלדה?

זו שאלה שמהנדסים שואלים, ובצדק. כל חיתוך תרמי מחמם את החומר שליד קו החיתוך, והחום הזה יכול לשנות את הקשיות ואת המבנה של הפלדה ברצועה צרה לאורך הקצה.

בלייזר, הרצועה הזו צרה מאוד, בדרך כלל עשיריות מילימטר בפח דק ומעט יותר בפלטות עבות. ברוב השימושים בקונסטרוקציה ובתעשייה אין לה משמעות, כי היא נמסה ממילא בריתוך או שאינה נושאת עומס. בפלזמה ובחיתוך בלהבה הרצועה רחבה יותר.

יש מקרים שבהם זה כן חשוב: חלקים שיעברו כיפוף חד בדיוק בקצה החתוך, חלקים מפלדות קשות במיוחד, וחלקים שהקצה שלהם עומד בעומס מחזורי. במקרים כאלה ציינו זאת, ונמליץ על רדיוס כיפוף, על עיבוד קצה או על כיוון חיתוך שמצמצם את ההשפעה.

בפלדה שנחתכה בחמצן, שכבת התחמוצת בקצה עלולה לפגוע בהידבקות של צבע. לכן בחלקים שייצבעו בצבע אבקה או בצבע תעשייתי, כדאי לנקות את הקצוות בהתזה או בהשחזה, או לחתוך בחנקן כשהעובי מאפשר.

עוד שירותי חיתוך ועיבוד

חיתוך לייזר הוא חלק ממערך שלם של שירותי עיבוד פלדה לפי שרטוט. לפלדה עבה במיוחד שלא דורשת דיוק לייזר יש את חיתוך פלזמה עד 50 מ"מ. לצינורות, לפרופילים מרובעים ומלבניים ולחיתוכי קצה מורכבים יש את חיתוך לייזר לצינורות ופרופילים.

אם אתם צריכים גם את החומר, אנחנו מספקים לוחות ופחי פלדה ופחים מגולוונים בגיליון ובסליל, כך שהחיתוך מתחיל מגיליון שכבר נמצא אצלנו.
